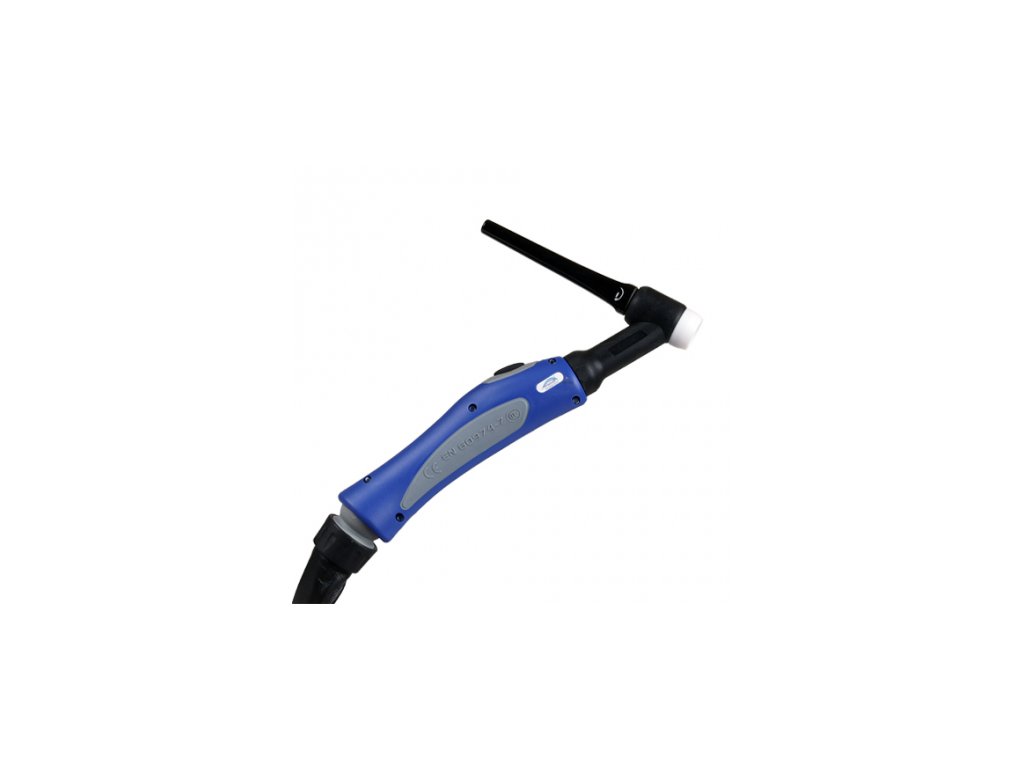

Kvapalinou chladený zvárací horák značky MOST na zváranie TIG pri max. prúde 270 A AC/380 A DC, zaťažovateľ 100 %. S horákom je možné použiť volfrámovú elektródu s priemerom 1,0 - 4,0 mm. Dĺžka 4 metre.
Zvárací horák TIG chladený vodou T18 SGRIP MOST 4 m (Pontig 300 + Pontig 315)
Kód: 4221Podrobný popis
Horák TIG T18 SGRIP sa používa k zváračkám PONTIG 315 AC/DC a PONTIG 300 DC MOST.
Prietok plynu je 5-12 l/min.
Náhradné diely a rozpis pre tento typ horáka:
| Č. | Názov |
| 1 | Krk horáka SR-18W MOST Krk horáka SR-18F MOST (flexibilný) Krk horáka SR-18SC MOST (posilnený) |
| 2 | Spínač ON/OFF |
| 3 | Rukoväť TIG SGRIP |
| 4 | Izolátor SR-17/18/26/Izolátor/Izolátor Jumbo |
| 5 | Kryt elektródy dlhý SR-17/18/26 |
| 5.1 | Kryt elektródy krátky SR-17/18/26 |
| 6 | Ochrana vedenia 4 m / 8 m / 12 m |
| 7 | Klieština 1,0 SR-17/18/26 Klieština 1,6 SR-17/18/27 Klieština 2,0 SR-17/18/28 Klieština 2,4 SR-17/18/29 Klieština 3,2 SR-17/18/29 Klieština 4,0 SR-17/18/29 Klieština 2,4 Jumbo Klieština 3,2 Jumbo |
| 8 | Držiak klieštiny TIG 1,0 SR-17/18/29 Držiak klieštiny TIG 1,6 SR-17/18/30 Držiak klieštiny TIG 2,0 SR-17/18/31 Držiak klieštiny TIG 2,4 SR-17/18/32 Držiak klieštiny TIG 3,2 SR-17/18/32 Držiak klieštiny TIG 4,0 SR-17/18/32 |
| 8.1 | Držiak klieštiny so sitkom 1,0 SR-17/18/26 Držiak klieštiny so sitkom 1,6 SR-17/18/26 Držiak klieštiny so sitkom 2,4 SR-17/18/26 Držiak klieštiny so sitkom 3,2 SR-17/18/26 Držiak klieštiny so sitkom 4,0 SR-17/18/26 |
| 8.2 | Držiak klieštiny so sitkom 2,4 SR-17/18/27 Jumbo Držiak klieštiny so sitkom 3,2 SR-17/18/27 Jumbo |
| 9 | Keramická hubica 6,5x47 #4 Keramická hubica 8,0x47 #5 Keramická hubica 9,5x47 #6 Keramická hubica 11,0x47 #7 Keramická hubica 12,5x47 #8 Keramická hubica 16,0x47 #10 Keramická hubica 19,5x47#12 |
| 9.1 | Keramická hubica 8,0x76 #5 Keramická hubica 9,5x76 #6 Keramická hubica 11,0x76 #7 |
| 9.2 | Keramická hubica 6,5x42 lam #4 Keramická hubica 8,0x42 lam #5 Keramická hubica 9,5x42 lam #6 Keramická hubica 11,0x42 lam #7 Keramická hubica 12,5x42 lam #8 Keramická hubica 19,5x42 lam #12 |
| 9.3 | Keramická hubica 9,5x48 Jumbo #6 Keramická hubica 12,5x48 Jumbo #8 Keramická hubica 16x48 Jumbo #10 Keramická hubica 19,5x48 Jumbo #12 |
| 10 | Vodič ovládania 4 m/8 m/12 m |
| 11 | Kábel prúdový - vodný 18W SGRIP 4 m/8 m/12 m |
| 12 | Plynová hadica 4 m/8 m/12 m |
| 13 | Modrá vodná hadica 4 m/8 m/12 m |
| 14 | Rýchlospojka SGRIP |
| 15 | Červená vodná hadica |
| 16 | Ochranný kĺb |
| 17 | Spevnenie kábla |
| 18 | Kryt eurokoncovky |
| 19 | Kĺb TIG |
Podrobnejšie informácie o náhradných dieloch a ich kódoch nájdete v katalógovom liste horáka.
Technické parametre
| Použitie horáka: | TIG |
| Chladenie: | Kvapalinou (vodné) |
| Označenie horáka (typ): | SR 17/18/26 (veľký horák) |
| Telo (krk) horáka: | pevné |
| Držadlo (rukoväť): | SGRIP |
| Zaťažovateľ 100 % pracovného cyklu: | 270 A AC/380 A DC |
| Priemer volfrámovej elektródy: | 1,0 - 4,0 mm |
| Prietok plynu: | 5 - 12 l/min |
| Koncovka horáka: | 9 PIN (9 PIN) |
| Ovládanie horáka: | Up/Down (UD) - s diaľkovým ovládaním |
| Dĺžka horáka: | 4 m |
| Pre invertor/stroj: | PONTIG 315 AC/DC MOST / PONTIG 300 DC MOST |
Dodatočné parametre
| Kategória: | Zváracie horáky TIG |
|---|---|
| Hmotnosť: | 3 kg |
-
TIG horák T18 SGRIP MOST chladený kvapalinou - katalógový list (377.9 kB)
-
Náhradné diely pre TIG zváracie horáky MOST (769.4 kB)
-
Náhradné diely pre TIG zváracie horáky MOST (anglicky) (1.5 MB)
