Horák ARC M22 - 4m 250A

Kód: 4408
Neohodnotené
Značka: ALFA IN
€179,26
Skladom (2 ks)
Môžeme doručiť do:
24.4.2024

Horák ARC M1 4m 250/220/145

Plynom chladený horák pre zváranie metódou MIG/MAG

ALFA IN

Detailné informácie

Podrobný popis

Plynom chladený zvárací horák na zváranie CO2 - MIG/MAG pri max. prúde 250 A s CO2, 220 A so zmesným plynom M21 a 145 A s pulzom pri zaťažovateli 60 %. Systém hromadenia a odstránenia rozstreku, nízka hmotnosť, ľahké polohovanie rukoväte.

So zváracím horákom ARC M22 je možné použiť zvárací drôt s priemerom 0,8 mm - 1,2 mm.

Kľúčové vlastnosti a technológie horáka ARC M22

  • Izolácia rozstrekovej komory (SIC - Spatter Isolation Chamber) - rozstrek vytvorený oblúkom je zadržaný v patentovanej komore, kde sa zhromaždujú kvapôčky roztaveného kovu. Kombinácia izolačnej technológie a geometrie medzikusu zabezpečí uvoľnenie nahromadeného rozstreku pri zložení plynovej hubice:

Systém odstránenia rozstreku v horáku ARC M22 Alfa In

  • medzikus s rozstrekovou hrádzou má ľavý závit pre jednoduché vybratie trysky,
  • ​patentované hubice s integrovaným izolačným systémom, ktorý pri vyberaní hubice automaticky rozbije prstenec rozstreku,
  • nízka hmotnosť - v porovnaní s rovnako veľkým horákom MB24 je ARC M22 o 20 % ľahší, vo výške 1 metra váži 0,91 kg,
  • všetky časti podliehajúce opotrebeniu sú pre ľahkú identifikáciu označené laserom,

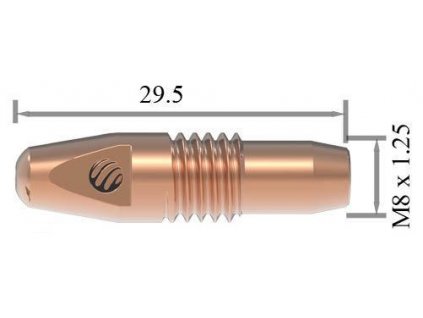

  • medené špičky s veľkou oblasťou zúženia,
  • tvarovaný krk horáku odolný proti nárazu, drážky krku horáku poskytujú "úchop prstu" pod zváračskou rukavicou, vycentrovanie prievlaku je zaručené na +- 0,05 mm,
  • rukoväť s veľkým povrchom pre uchopenie, tlačidlo s mikrospínačom „Plug and Play“ so životnosťou  > 1 milión cyklov, kĺbové spoje a krátke káblové podpery pre ľahké polohovanie, technológia AIR GAP izoluje vedené teplo a zabezpečuje chladnejšiu rukoväť:

Izolácia tepla technológiou AIR GAP v horáku MIG MAG ARC M22 Alfa In



  • flexibilný kábel s prémiovou úrovňou výkonu je až o 40 % ľahší ako štandardný kábel a vydrží viac ako 1 milión ohnutí pri testoch životného cyklu,
  • výborný pomer výkonu horáku k hmotnosti.

Porovnanie zváracích horákov arc M22 a MB24

Horáky ARC M22 a MB24 slúžia na MIG/MAG zváranie. Parametrami sa takmer zhodujú, pričom jeden rozdielny parameter robí horák ARC M22 používateľky komfortnejším - pri rovnakej veľkosti ako MB24 má o 20 % nižšiu hmotnosť, čo pri dlhšom zváraní vníma zvárač ako veľmi príjemný benefit.

Porovnanie zváracích horákov Arc M22 a MB24


Technické údaje IEC/EN 60974-7

Arc M22

MB24

Metóda chladenia plynom plynom
Parametre CO2 250 A 250 A
Parametre Zmesný plyn M21 220 A 220 A
Parametre Pulz 145 A
Zaťažovateľ 60 % 60 %
Hmotnosť horáku vo výške 1 m 0,91 kg 1,06 kg
Priemer drôtu 0,8 - 1,2 mm 0,8 - 1,2 mm



Náhradné diely a rozsyp MIG/MAG zváracieho horáka ARC M22

Zvárací horák ARC M22 MIG MAG

Č. Názov Kód výrobcu
1 Izolátor medzikusu ARC M2/M22 (bal.5) AM2AP
2 Trubka horáku ARC M22 AM22001
3 Matka ARC M1-M22 (bal.5) AM1505
4 Konektor ARC M1-M22 (bal.10) AM1521
5 Podpora kábla kĺb ARC M1-M22 AM1514
6 Prúdový kábel ARC M22 4 m AM2603-40
7 Rukoväť  ARC M1-M22 AM2514
8 Tlačidlo horáku štandard arc M (bal.1) AM2516
9 Tlačidlo horáku predĺžené arc M (bal.1) AM2516L
10 Sada skrutiek arc M (bal.10) AMSP1-1
11 Chránič kábla ARC M22 AMPA3541
12 Konektor ARC M1-M22 (bal.10) AM1522
13 Skrutka krytu ARC M1-M22 (bal.10) AMCSP1-1
14 Kryt euro ARC M22 AM2578/L
15 Skrutka krytu euro ARC M1-M22 (bal.10) AML1541
16 Matica krytu euro ARC M1-M22 AMC1519/S
17 Konektor ARC M1-M22 (bal.10) AM1523
18 Konektor euro ARC M1-M22 AM1528
19 Krúžok O ARC M1-M22 (bal.10) AM1524
20 O-krúžok bowdenu ARC range (bal.10) AMLOR
21 Poistná matica bowdenu arc M (bal.5) AM1826
22 Kľúč na spotrebný ARC range (bal.1) AMWS
23 Sada na úpravu bowden Combi ARC range (bal.1) AMCLST-KITS
Technické parametre
Použitie horáka: MIG/MAG
Chladenie: plynové (vzduchom)
Označenie horáka (typ): ARC M22
Telo (krk) horáka: pevné
Zaťažovateľ 60 % pracovného cyklu: 250 A - CO2; 220 A - MIX M21; 145 A - Pulz
Priemer drôtu: 0,8 – 1,2 mm
Dĺžka horáka: 4 m

Dodatočné parametre

Kategória: Zváracie horáky MIG/MAG
Hmotnosť: 2.5 kg
